Caixa para piso - TGVP - PRL-12
Caixa de ligação e equipamento, retangular de embutir, própria para piso, com tampa anti derrapante.
Fabricada em liga de aluminio fundido, Junta de vedação.
Fixação da tampa por meio de parafusos entradas rosqueadas, de acordo com pedido rosca BSP ou NPT.
Acabamento; Pintada em esmalte cinza martelado.
A
Compr.Interno
D
Larg.Tampa
B
Larg.Interna
H
Alt.Interna
C
Compr.Tampa
Modelo Médio
Código
Dimensões em mm
A
B
C
D
H
PLR-12M/8
290
290
350
350
150
PLR-12M/14
345
193
424
272
200
PLR-12M/19
388
288
450
350
152
PLR-12M/25
443
294
513
364
100
PLR-12M/26
443
294
513
364
152
Modelo Grande
Código
Dimensões em mm
A
B
C
D
H
PLR-12G/8
450
300
540
390
250
PLR-12G/14
440
440
500
500
150
PLR-12G/19
590
290
650
350
200
PLR-12G/25
600
450
682
532
150
PLR-12G/26
600
600
680
680
150
Modelo Pequeno
Código
Dimensões em mm
A
B
C
D
H
PLR-12P/5
145
95
200
150
92
PLR-12P/7
145
145
217
217
104
PLR-12P/8
150
150
200
200
150
PLR-12P/12
202
150
272
220
150
PLR-12P/14
195
195
250
250
150
PLR-12P/15
200
200
250
250
200
PLR-12P/17
242
142
300
200
150
PLR-12P/19
250
200
322
272
154
PLR-12P/20
248
200
322
272
200
PLR-12P/21
232
232
302
302
97
PLR-12P/22
240
240
302
302
150
PLR-12P/26
295
145
350
200
150

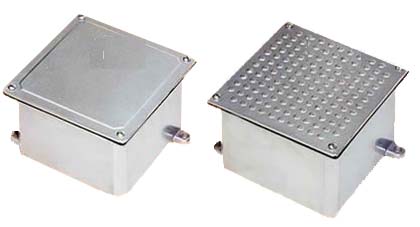

Caixa para piso - TGVP - PLM

Caixa de ligação e passagem quadrada, fabricada em liga de alumínio
orelhas de fixação reforçadas.
Junta vedadora de borracha. Tampa reversível sendo de um lado liso
e o outro antiderrapante
podendo ser utilizada tanto em parede como em piso.
Tampa fixada à caixa por meio de parafusos zincados.
Acabamento cinza martelada.
A pedido pode ser fornecida com entradas bsp/npt
dimensões internas
PLM 10
10
10
06
PLM 15
15
15
10
PLM 20
20
20
10
PLM 30
30
30
12
PLM 40
40
40
20

Caixa para piso - TGVP - PLCDW

Caixa de ligação, corpo e tampa em liga de alumínio fundido
acabamento epóxi cinza claro, junta de vedação, parafusos
bicromatizados.
A pedido com chassi removível para montagem de equipamentos
ou com parafusos em aço inox.
Código
Dimensões
Código
Dimensões
PLCDW/ 1
100
75
60
 PLCDW/ 11 380 220 150
PLCDW/ 2
100
100
60
 PLCDW/ 12 400 400 150
PLCDW/ 3
120
75
60
 PLCDW/ 13 450 220 150
PLCDW/ 4
160
150
20
 PLCDW/ 14 550 250 150
PLCDW/ 5 200 200 150 PLCDW/ 15 650 350 150
PLCDW/ 6 220 150 120 PLCDW/ 16 750 400 200
PLCDW/ 7 220 200 120 PLCDW/ 17 750 480 200
PLCDW/ 8 280 150 120 PLCDW/ 18 950 600 220
PLCDW/ 9 280 200 120 PLCDW/ 19 575 575 224
PLCDW/ 10 300 300 150


Caixa para piso - TGVP - PRL-14

Caixa para ligação e equipamento produzidas em liga de aluminio
fundido de alta resistencia mecânica e a corrosão.
Tampa provida de junta de vedação assegurando fechamento total.
Fixação por meio de parafusos bicromatizado,
permitindo entradas rosqueadas em qualquer posição.
Orelhas de fixação embutidas
Acabamento:
Pintada em esmalte cinza martelado.
Código
Dimensõe em milimetros
A
B
C
D
E
F
H1
H2
H3
H4
G
I
J
PLR-14P/12
116
76
95
58
110
70
58
83
-
50
-
-
07
PLR-14P/14
141
100
70
58
110
90
100
125
-
79
136
96
07
PLR-14P/17
172
143
66
80
130
130
120
145
-
94
158
128
11
PLR-14P/22
216
142
116
80
180
130
120
145
-
94
208
128
11
PLR-14P/27
275
142
171
80
235
130
120
145
-
94
263
128
11
PLR-14P/35
341
141
236
80
300
130
120
145
-
94
328
128
11
PLR-14P/45
440
140
335
80
400
130
120
145
-
94
428
128
11
PLR-14Q/22
219
221
114
160
180
210
160
185
230
134
208
208
11
PLR-14M/22
220
275
96
205
165
265
160
185
230
134
208
263
11
PLR-14M/27
278
276
151
205
220
265
160
185
230
134
263
263
11
PLR-14M/35
342
275
216
205
285
265
160
185
230
134
328
263
11
PLR-14M/40
400
275
276
205
345
265
160
185
230
134
388
263
11
PLR-14M/45
445
275
321
205
386
265
160
185
230
134
433
263
11
PLR-14M/50
490
275
365
205
450
265
160
185
230
134
478
263
11
PLR-14M/55
555
275
431
205
500
265
160
185
230
134
543
263
11
PLR-14M/60
600
275
476
205
545
265
160
185
230
134
588
263
11
PLR-14M/70
685
275
561
205
630
265
160
185
230
134
673
263
11
PLR-14G/40
400
350
276
280
345
340
220
245
290
194
388
388
11
PLR-14G/45
445
350
321
280
386
340
220
245
290
194
433
338
11
PLR-14G/55
555
350
431
280
500
340
220
245
290
194
543
338
11
PLR-14G/60
600
350
476
280
545
340
220
245
290
194
588
338
11
PLR-14G/70
685
350
561
280
630
340
220
245
290
194
673
338
11














Caixa de passagem - PLWR-14
Caixas de ligação e equipamentos, fabricadas em liga
de aluminio fundido e de alta resistencia mecânica.
Tampas planas, média ou alta, fixadas por meio
de parafusos bicromatizados e dobradiças.
Orelhas de fixação reforçadas.
Acabamento:
Pintada em esmalte cinza martelado.
Código
Dimensõe em milimetros
A
B
C
D
E
F
H1
H2
H3
H4
G
I
J
PLWR-14P/12
117
77
147
107
-
-
65
90
-
45
10
12
90
PLWR-14P/14
140
100
190
150
120
80
105
125
-
75
10
15
90
PLWR-14P/17
170
140
235
205
150
120
135
150
-
90
10
15
100
PLWR-14P/22
220
140
285
205
200
120
135
150
-
90
10
15
160
PLWR-14P/27
275
140
340
205
255
120
135
150
-
90
10
15
200
PLWR-14P/35
340
140
405
205
320
120
135
150
-
90
10
15
265
PLWR-14P/45
445
140
510
205
425
120
135
150
-
90
10
15
365
PLWR-14Q/22
220
220
310
310
200
200
165
190
230
130
10
15
140
PLWR-14M/22
220
275
310
365
200
255
165
190
230
130
10
15
140
PLWR-14M/27
275
275
365
365
255
255
165
190
230
130
10
15
200
PLWR-14M/35
340
275
430
365
320
255
165
190
230
125
15
20
260
PLWR-14M/40
400
275
490
365
380
255
165
190
230
125
15
20
325
PLWR-14M/45
445
275
535
365
425
255
165
190
230
125
15
20
365
PLWR-14M/50
500
275
590
365
480
255
165
190
230
125
15
20
420
PLWR-14M/55
555
275
645
365
535
255
165
190
230
125
15
20
475
PLWR-14M/60
600
275
690
365
580
255
165
190
230
125
15
20
520
PLWR-14M/70
700
275
790
365
680
255
165
190
230
125
15
20
620
PLWR-14G/40
400
350
500
450
370
320
225
250
290
185
15
20
275
PLWR-14G/45
450
350
550
450
420
320
225
250
290
185
15
20
320
PLWR-14G/55
555
350
655
450
525
320
225
250
290
185
15
20
430
PLWR-14G/60
600
350
700
450
570
320
225
250
290
185
15
20
500
PLWR-14G/70
695
354
798
458
655
320
225
250
290
185
15
20
586












Caixa de passagem - Conulete - TGVP
DN
Diâmetro Nominal
D
Larg. Externa
A
Compr. Interno
E
Altura Interna
B
Larg. Interna
F
Altura Externa
C
Compr. Externo
G
Compr.Boca
Caixa de passagem tipo condulete, fabricado
em liga de aluminio fundido, á prova de tempo,
gases, vapores e pós,com saidas rosqueadas de 1/2" a 4", rosca gás
(a pedido NPT).
Acabamento natural, porém á pedido, em esmalte cinza martelado ou em epóxi.
Dimensões em milímetros
Ref.
DN
A
B
C
D
E
F
G
PLR-15/ 1
1/2"
86
45
93
51
37
48
18
PLR-15/ 2
3/4"
86
45
93
51
37
48
18
PLR-15/3
1"
109
54
115
60
46
60
18
PLR-15/4
1 1/4"
118
64
124
70
56
70
24
PLR-15/5
1 1/2"
136
75
142
82
66
82
29
PLR-15/6
2"
153
83
159
90
79
94
29
PLR-15/7
2 1/2"
174
94
180
100
97
110
35
PLR-15/8
3"
194
109
200
115
112
123
40
PLR-15/9
4"
234
139
240
145
142
155
50
A
B
C
E
LB
LL
LR
T
TB
X
Para Cotação, acrescentar após o código a saida desejada.
Expl: PLR-15/1- LL


Caixa de passagem - Condulete - Segurança almentada
DN
Diâmetro Nominal
D
Larg. Externa
A
Compr. Interno
E
Altura Interna
B
Larg. Interna
F
Altura Externa
C
Compr. Externo
G
Compr.Boca
Caixa de passagem e derivação tipo condulete,
fabricado em liga de aluminio fundido de alta resistência
mecânica e a corrosão.
Indicados para ambientes que contenham gases inflamáveis.
Com saidas rosqueadas de 1/2" a 4", rosca gás
(a pedido NPT).
Acabamento natural, porém à pedido, em esmalte cinza
martelado ou em epóxi.
A
B
C
E
LB
LL
LR
T
TB
X
Dimensões em milimetros
Ref.
DN
A
B
C
D
E
F
G
PL-WR115
1/2"
94
35
122
63
30
55
160
PL-WR115
3/4"
101
39
131
62
43
63
18
PL-WR115
1"
121
42
159
76
47
67
17
PL-WR115
1 1/4"
157
75
197
117
75
96
24
PL-WR115
1 1/2"
157
75
197
117
76
96
25
PL-WR115
2"
197
94
237
138
92
111
29
PL-WR115
2 1/2"
284
123
335
175
100
130
30
PL-WR115
3"
284
123
335
175
100
130
31
PL-WR115
3 1/2"
338
133
399
195
143
176
30
PL-WR115
4"
338
133
399
195
143
176
31

Caixa de passagem - Condulete redondo

Caixa redonda, confeccionada em aluminio fundido de alta
resistência mecânica, tampa parafusada com parafusos de aço
galvanizado, junta de vedação em neoprene e orelhas de fixação.
Entradas rosqueadas nas posições;
E, C, L, T, X G (furo na Tampa) e F (no fundo) de 1/2" , 3/4" e 1"
roscas gás (à pedido NPT)
Tipo
Dimensões em mm
PLR/10P
96 x 52
PLR/10M
105 x 63
PLR/10G
125 x 70

Caixa de passagem - Condulete redondo - Segurança. Almentada

Caixa redonda, confeccionada em aluminio fundido de alta
resistência mecânica, tampa roscada e orelhas de fixação
seg. aumentada
Entradas rosqueadas nas posições;
E, C, L, T, X G (furo na Tampa) e F (no fundo) conf. tabela ao lado.
roscas gás (à pedido NPT)
Tipo
Dimensões em mm
Furação
PLWR/10P
90 x 80
 1/2" - 3/4"
PLWR/10M
120 x 90
 1/2" - 3/4" - 1"
PLWR/10G
150 x 110
 1/2" - 3/4" - 1" - 1 1/4 - 1 1/2"
PLWR/10A
150 x 140
 1/2" - 3/4" - 1" - 1 1/4 - 1 1/2" - 2"
Para Cotação, acrescentar após o código a saida desejada.
Expl: PL-WR115/1 - LL

Indice geral de produtos
Caixas de passagens Iluminação Blindada - TGVP Iluminação Blindada Segurança aumentada Iluminação publica Iluminação Industrial
Iluminação Comercial Iluminação longo alcance Equipamentos montados Conexões para eletrodutos Produtos Sermatex
